H14W-16P不銹鋼絲口臥式止回閥概述：
H14W絲扣止回閥又稱內螺紋止回閥，內螺紋止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。
適用介質為：水、油品、蒸汽、酸性介質等。

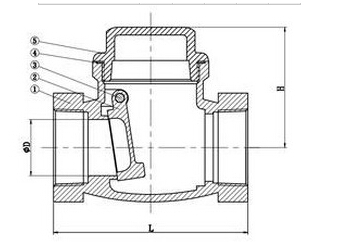

H14W-16P不銹鋼絲口臥式止回閥結構圖：
H14W-16P不銹鋼絲口臥式止回閥主要零件材料：
序號 |
零件名稱 |
材質 |
1 |
閥體 |
不銹鋼CF8M/CF8 |
2 |
閥蓋 |
不銹鋼CF8M/CF8 |
3 |
搖桿插銷 |
不銹鋼316/304 |
4 |
閥瓣 |
不銹鋼CF8M/CF8 |
5 |
螺塞 |
不銹鋼316/304 |
6 |
螺塞墊片 |
聚四氟乙烯PTFE |
H14W-16P不銹鋼絲口臥式止回閥主要技術參數：
1.公稱壓力:1.6-6.4MPa ，
2.適用溫度范圍:-20~232℃~350℃ ，
3.適用介質:水、油、氣及某些腐蝕性液體W.O.G。
4.適用范圍：啤酒、飲料、 乳品、制藥、生物工程等。
稱壓力 （MPa） |
試驗壓力（MPa） |
適用溫度（℃） |
適用介質 |
||||
強度試驗 |
密封試驗 |
WCB |
Cr5Mo |
1Cr18Ni12Mo2Ti |
1Cr18Ni9Ti |
||
1.6 |
2.4 |
1.8 |
≤425 |
≤550 |
≤220 |
≤200 |
水、油品、蒸汽、酸性介質 |
2.5 |
3.8 |
2.8 |
|||||
H14W-16P不銹鋼絲口臥式止回閥主要連接尺寸及重量：
SIZE |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
A |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
H |
42 |
51 |
60 |
67 |
75 |
81 |
93 |
L |
65 |
80 |
90 |
105 |
120 |
140 |
180 |
公稱通徑 DN(mm) |
ZG |
H |
L |
15 |
1/2 |
73 |
43 |
20 |
3/4 |
85 |
48 |
25 |
1 |
95 |
55 |
32 |
1-1/4 |
113 |
73 |
40 |
1-1/2 |
138 |
86 |
50 |
2 |
156 |
98 |
訂貨須知：
一、①H14W-16P不銹鋼絲口臥式止回閥產品名稱與型號②H14W-16P不銹鋼絲口臥式止回閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定H14W-16P不銹鋼絲口臥式止回閥型號，請按H14W-16P不銹鋼絲口臥式止回閥型號直接向我們標光閥門銷售部訂購
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
