H44H-25C鑄鋼旋啟式止回閥

所屬類別：止回閥系列

產品名稱：H44H-25C鑄鋼旋啟式止回閥

產品標簽：H44H-16C旋啟式止回閥,DN100旋啟式止回閥,DN200旋啟式止回閥

更新時間：2021/2/12 13:18:05

訪問統計：

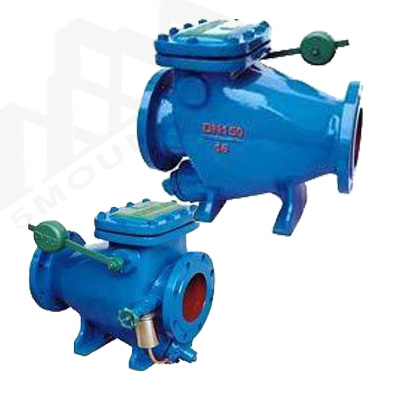

H44H-16/25C鑄鋼旋啟式止回閥概述：

H44H鑄鋼旋啟式止回閥也叫旋啟式法蘭止回閥，是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。旋啟式止回閥的采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環外，整體沒有外漏點，杜絕閥門外泄的可能。旋啟式止回閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360度范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a償。

H44H-16/25C鑄鋼旋啟式止回閥結構與特點：

1、選材考究，符合國內、外相關標準，材料的全面質量高。

2、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。

3、產品按國家標準GB/T12235設計制造。

4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。

5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用

H44H-16/25C鑄鋼旋啟式止回閥適用范圍：

城建、化工、冶金、石油、制藥、食品、飲料、環保，選用于公稱壓力PN1.6～6.4MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。

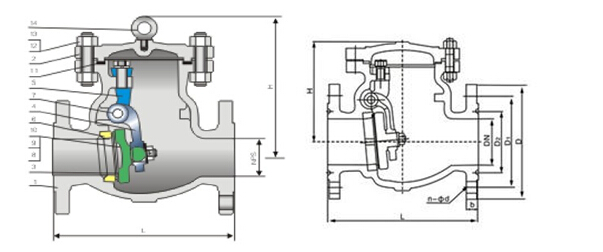

H44H-16/25C鑄鋼旋啟式止回閥結構圖：


H44H-16/25C鑄鋼旋啟式止回閥采用標準：

結構形式	螺柱閥蓋升降式止回閥
設計依據	GB	API
設計標準	GB/T 12235	BS1868
結構長度	GB/T 12221	ASME B16.10
連接法蘭	JB/T 79-94	ASME B16.5
試驗和檢驗	JB/T9092	API 598

注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。

H44H-16/25C鑄鋼旋啟式止回閥性能參數：

型號		H44H-16C～250
工作壓力（MPa）		1.6～25
適用溫度（℃）		≤425
適用介質		水、蒸汽、油品
材料	閥體、閥蓋、閥瓣	碳素鋼
	密封面	碳鋼堆焊鐵基合金

H44H-16/25C鑄鋼旋啟式止回閥主要零件材料：


H44H-16/25C鑄鋼旋啟式止回閥連接尺寸表：

型號	公稱壓力 PN （MPa）	公稱通徑 DN （mm）	尺寸								重量（Kg）
型號	公稱壓力 PN （MPa）	公稱通徑 DN （mm）	L	D	D1	D2	b	Z-d	D3	H	重量（Kg）
H44H-16C	1.6	40	200	145	110	88	20	4-18	145	103	15.2
		50	230	160	125	102	20	4-18	185	160	21.3
		65	290	180	145	122	22	8-18	215	175	28.1
		80	310	195	160	133	22	8-18	235	185	37.6
		100	350	230	180	158	24	8-23	270	220	56.7
		125	400	270	210	184	28	8-25	340	248	91
		150	480	300	240	212	30	8-25	375	270	129
		200	550	360	295	268	34	12-25	350	210
		250	650	425	355	320	36	12-30	515	415	290
		300	750	485	410	370	40	16-30			320
		350	850	550	470	430	44	16-34			420

型號	公稱壓力 PN （MPa）	公稱通徑 DN （mm）	尺寸								重量（Kg）
型號	公稱壓力 PN （MPa）	公稱通徑 DN （mm）	L	D	D1	D2	b	Z-d	D3	H	重量（Kg）
H44H-25C	2.5	40	200	145	110	88	20	4-18	145	103	15.2
		50	230	160	125	102	20	4-18	185	160	21.3
		65	290	180	145	122	22	8-18	215	175	28.1
		80	310	195	160	133	22	8-18	235	185	37.6
		100	350	230	180	158	24	8-23	270	220	56.7
		125	400	270	210	184	28	8-25	340	248	91
		150	480	300	240	212	30	8-25	375	270	129
		200	550	360	295	268	34	12-25	435	350	210
		250	650	425	355	320	36	12-30	515	415	290
		300	750	485	410	370	40	16-30
