H71H/W對夾式止回閥

所屬類別：止回閥系列

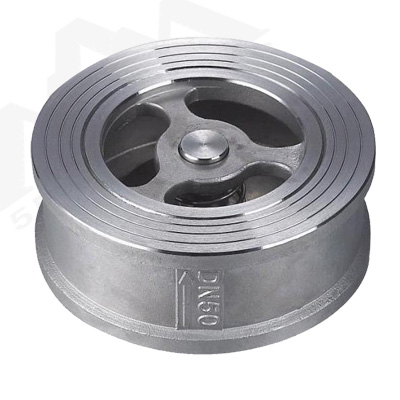

產品名稱：H71H/W對夾式止回閥

產品標簽：H71H對夾式升降式止回閥,H71W對夾式升降式止回閥

更新時間：2021/2/11 16:30:13

訪問統計：

產品概述：

H71H、H71W對夾升降式止回閥采用新型材料采用耐腐蝕不銹鋼或碳鋼。可在任何位置的管路上安裝，防止介質逆流，鍋爐給水系統上回，其連接方式是利用原有管道兩端法蘭對夾即可投入運行。其各項指標都優于目前市售的任何一種上回閥。它的運用范圍廣泛用于給排水、消防、建筑、暖通、工業系統。凡水、氣、油、酸、堿液、氫、氨、特別消防管道等介質均可使用。例如：可安裝于水泵出口處，能避免產生水錘、水擊聲和破壞性沖擊，達到防止逆流和保護設備的目的，有較好節能效果。

結構特點：

對夾止回閥的閥瓣行程短，閥瓣輕巧，具有彈簧輔助關閉，關閥速度很快。結構長度很短、體積很小、重量很輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長、油壓、緩閉不受介質影響，有較好節能效果等特點，為閥門的安裝、搬運、存放及管道的布置帶來很大的便利，并能大量節約材料、降低造價。

主要材料表：

零件材料	閥體	WCB(A105)	ZG1Cr18Ni9Ti	CF8(304)	CF3(304L)	CF8M(316)	CF3M(316L)
	閥瓣	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	00Cr17Ni12Mo2	00Cr17Ni14Mo2
	壓圈	2Cr13	1Cr18Ni9Ti				00Cr17Ni14Mo2
	彈簧	0Cr18Ni9	0Cr18Ni9				00Cr17Ni14Mo2

不同材質對夾升降式止回閥相對應的適用工況：

材質	WCB(A105)	ZG1Cr18Ni9Ti	CF8(304)	CF3(304L)	CF8M(316)	CF3M(316L)
適用工況	適月介質	水、蒸汽、	硝酸等腐蝕性介質	強氧化性介質	醋酸等腐蝕性介質	屎素等腐
	適月介質	油品等	硝酸等腐蝕性介質	強氧化性介質	醋酸等腐蝕性介質	蝕性介質
	適用溫度(℃)	-29～425	-196～540	-196～425	-196～540	-196～455

注:本表為常規對夾式止回閥的型號編制、主要零件材料及適用工況，其他要求及其型號編制參見對夾式止回閥型號編制方法。

結構圖：

1.6MPa尺寸重量表：

公稱壓力	口徑	尺寸(mm)						重量	配管法蘭(供參考)
PN	DN	尺寸(mm)						重量	配管法蘭(供參考)
MPa	mm	L	D	D2	D3	D4	D5	(Kg)	螺栓孔中心	螺栓	螺栓直徑d	螺栓
MPa	mm	L	D	D2	D3	D4	D5	(Kg)	圓直徑Dl	數量	螺栓直徑d	長度Ll
PN1.0MPaPN1.6MPa	15	16	52	15	24	31	40	0.12	65	4	M12	75
	20	19	62	19	30	40	50	0.24	75	4	M12	90
	25	22	70	24	36	47	58	0.34	85	4	M12	90
	32	28	83	31	46	56	68	0.53	100	4	M16	100
	40	31.5	93	39	55	66	78	0.8	110	4	M16	105
	50	40	108	48	65	78	90	1.2	125	4	M16	125
	65	46	128	62	80	95	110	1.8	145	4	M16	130
	80	50	142	76	96	110	125	2.2	160	8	M16	135
	100	65	162	95	115	135	150	3.4	180	8	M16	150
	125	90	192	110	125	132	-	9	210	8	M16	180
	150	106	218	127	150	158	-	14	240	8	M20	210
	200	140	273	165	200	208	-	24	295	8	M20	240

2.5MPa尺寸及重量表：

公稱壓力	口徑	尺寸(mm)						重量	配管法蘭(供參考)
PN	DN	尺寸(mm)						重量	配管法蘭(供參考)
MPa	mm	L	D	D2	D3	D4	D5	(Kg)	螺栓孔中心	螺栓	螺栓直徑d	螺栓
MPa	mm	L	D	D2	D3	D4	D5	(Kg)	圓直徑Dl	數量	螺栓直徑d	長度Ll
PN2.5MPa	15	16	52	15	24	31	40	0.12	65	4	M12	80
	20	19	62	19	30	40	50	0.24	75	4	M12	90
	25	22	72	24	36	47	58	0.34	85	4	M12	90
	32	28	83	31	46	56	68	0.53	100	4	M16	110
	40	31.5	93	39	55	66	78	0.8	110	4	M16	115
	50	40	108	48	65	78	90	1.2	125	4	M16	125
	65	46	128	62	80	95	110	1.8	145	8	M16	135
	80	50	142	76	96	110	128	2.2	160	8	M16	145
	100	60	168	95	115	135	150	3.8	190	8	M20	160
	125	90	194	110	125	132	-	9.2	220	8	M24	205
	150	106	224	127	150	158	-	15	250	8	M24	225
	200	140	284	165	200	208	-	26	310	12	M24	260

4.0MPa尺寸及重量表：

公稱壓力	口徑	尺寸(mm)						重量	配管法蘭(供參考)
PN	DN	尺寸(mm)						重量	配管法蘭(供參考)
MPa	mm	L	D	D2	D3	D4	D5	(Kg)	螺栓孔中心	螺栓	螺栓直徑d	螺栓
MPa	mm	L	D	D2	D3	D4	D5	(Kg)	圓直徑Dl	數量	螺栓直徑d	長度Ll
PN4.0MPa	15	16	52	15	24	31	40	0.12	65	4	M12	80
	20	19	62	19	30	40	50	0.24	75	4	M12	90
	25	22	72	24	36	47	58	0.34	85	4	M12	90
	32	28	83	31	46	56	68	0.53	100	4	M16	110
	40	31.5	93	39	55	66	78	0.8	110	4	M16	115
	50	40	108	48	65	78	90	1.2	125	4	M16	125
	65	46	128	62	80	95	110	1.8	145	8	M16	135
	80	50	142	76	96	110	128	2.2	160	8	M16	145
	100	60	168	95	115	135	150	3.8	190	8	M20	160
	125	90	194	110	125	132	-	9.2	220	8	M24	205
	150	106	224	127	150	158	-	15	250	8	M24	225
	200	140	291	165	200	208	-	28	320	12	M27	275
