AF4QH-10C風機安全閥主要用于風機系統，作為超壓防護裝置。

AF4QH型風機安全閥與傳統安全閥比較，具有如下特點：

1、由于風機主要用于低壓空氣介質，因此風機安全閥取消了出口排放法蘭，而采用閥體四周均布的小孔直接排放介質，同時將彈簧腔體直接設置在閥瓣背部，采用上述專利結構后，閥門的結構更為緊湊，介質的排放更加通暢，而閥門的重量卻只有傳統安全閥的1/3～1/5。

2、風機安全閥在閥瓣與閥座間采用了壓力積聚槽的專利結構設計，與傳統安全閥采用調節圈及定為螺釘?shù)慕Y(jié)構相比較，結構更加簡單，閥門的使用也更加方便，而閥門的性能卻更加穩定。

3、傳統安全閥的zui低開啟壓力一般為0.1MPa，而用于風機的安全閥，其開啟壓力往往要求低于0.1MPa，傳統安全閥即使改用剛度較小的彈簧，在低壓下也不能準確、靈敏的動作。而風機安全閥設計的開啟壓力范圍為0.02～0.2MPa，因此風機安全閥在低壓下能夠非常準確、靈敏的動作。

4、風機安全閥的彈簧通過閥桿作用在閥瓣上的力作用點與閥瓣密封面非常接近，而傳統安全閥力的作用點遠離閥瓣密封平面，因此，與傳統安全閥相比，風機安全閥的動作性能更加穩定可靠。

5、傳統安全閥通過出口通道向一個方向排放介質，因此介質排放時容易引起系統的振動，而風機安全閥是通過閥體上周向均布的小孔向四周均勻排放介質，因此，閥門動作時平穩無振動。

6、風機安全閥沒有調節圈，使用非常簡單，安全閥出廠時已按用戶要求的開啟壓力調試好，用戶直接將安全閥安裝在系統上即可使用。

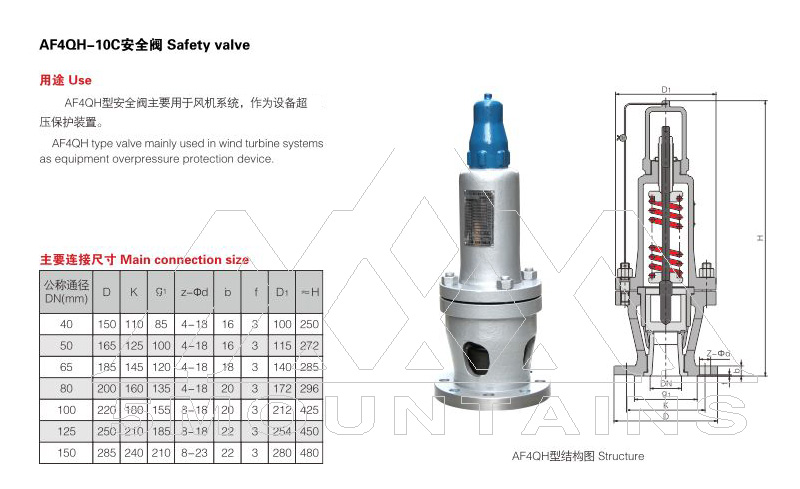

主要連接尺寸
