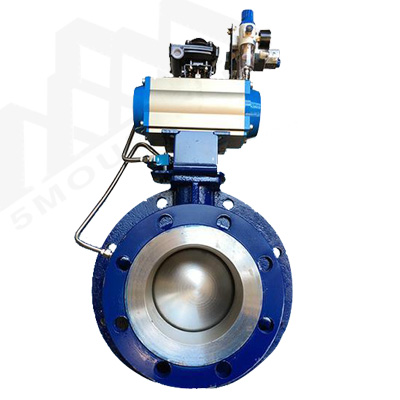

氣動圓頂閥 充氣式圓頂閥（進料閥）YDF-10Q

氣動圓頂閥適用范圍：

圓頂閥是一種新型的快速起閉閥門，主要應用于電力、冶金、化工、食品、制藥等領域氣力輸送系統中的干灰、干粉物料的進料口、出料口、排氣口、助吹口、排堵口及管道切換的開關控制。產品的優良性能在多年市場運作中得到充分驗證，贏得了廣大客戶的信賴。

氣動圓頂閥產品特點：

1）啟閉靈活、閥芯無沖刷。圓頂閥在開關過程中，閥芯與特制的橡膠密封圈保持有0.8～1.5mm的間隙，閥芯動作時與密封圈無接觸、運行阻力小、轉動靈活、可靠，密封圈的使用壽命長；閥門開啟時，料口全流通無阻擋，避免了物料對閥芯的直接沖刷。

2）密封嚴密、性能優良。圓頂閥的密封采用特制可充氣式橡膠密封圈，密封性好。當圓頂閥處于關閉狀態時，橡膠密封圈充氣、膨脹，緊緊包裹在球面閥芯上，形成一個非?？煽康拿芊猸h(huán)帶，密封嚴密，從而能有效截?cái)喙艿纼?nèi)物料的流動。

3) 選材考究、工藝科學。閥芯是圓頂閥的核心部件，根據使用工況的不同采用不同的耐磨材料，使產品具有耐磨、耐沖刷等特性；閥芯光滑堅硬的表面，保證了閥芯與橡膠密封圈的緊密接觸，實現了密封的完美配置。

4）自動控制、運行可靠。圓頂閥的氣動執行器采用全封閉回轉推桿式直缸驅動、角行程氣缸或者扇形氣缸，回轉輸出，性能可靠，輸出扭矩大，可滿足在惡劣工況條件下工作。

氣動圓頂閥工作過程：

1、 在關閉指令下，氣動執行器通過擺臂驅動半球體轉動90°，當擺臂上的調整螺栓壓住二位三通機械滑閥的頂桿時，氣源對橡膠密封圈充氣，壓力表顯示出密封圈的壓力；

2、 在打開指令下，氣動執行器通過擺臂反向驅動半球體轉動90°，在擺臂上的調整螺栓脫離二位三通機械滑閥的頂桿瞬間，密封圈中的氣從二位三通機械滑閥的排氣孔排出，密封圈回縮，保證了半球體轉動過程中與橡膠密封圈之間無接觸運動。

氣動圓頂閥工作原理：

圓頂閥閥芯是一個球面圓頂，圓頂閥在開關過程中，閥芯與橡膠密封圈間保持有約2mm的間隙，使閥芯與橡膠密封圈可以以無接觸的方式運動，目的是使閥芯與密封圈之間不產生摩擦，減少磨損。圓頂閥的氣動執行元件為全封閉回轉推桿式氣缸，直接驅動圓頂閥轉動，有效地防止了灰塵進入其中造成磨損、泄漏等現象的發生。當圓頂閥處于關閉狀態時，橡膠密封圈充氣，膨脹緊緊地壓在球面圓頂閥芯上，從而形成一個非?？煽康拿芊猸h(huán)帶，阻止了管道內物料的流動。當圓頂閥開啟時，橡膠密封圈排氣，圓頂閥閥芯開啟，此時閥門打開。

圓頂閥閥芯根據使用場合的不同，采用不同材料，表面進行不同硬化處理方式，利用閥芯光滑堅硬的表面，可保證與橡膠密封圈良好的緊密接觸以保證密封的可靠。橡膠密封圈采用特種材料制成，具有耐高溫、耐腐蝕、耐磨損、耐老化等特點，使用壽命長。閥門開啟時，料口全流通無阻擋。

氣動圓頂閥技術參數:

● 公稱通徑：DN50-300（也可根據客戶需要定制）

● 公稱壓力1.0—1.6MPa

● 氣動執行器工作壓力：0.4—0.6MPa ,密封圈的充氣壓力為0.4-0.6MPa且高于輸送壓力0.15MPa，使用潔凈、干燥、無油壓縮空氣。

● 適用溫度≤250℃

● 適用介質：粉煤灰、灰渣、干粉塵、固體顆粒、氣體、液體等。

● 適用范圍：1、火力發電廠干灰系統（用做進料閥、出料閥、透氣閥、平衡閥、排氣閥、排堵閥、卸灰閥）。

2、水泥、 化工、冶金、造紙、制藥等行業中散狀物料輸送系統。

3、各類有磨損的介質在管道上作啟閉之用。

圓頂閥主要易損件為密封圈、閥芯。
