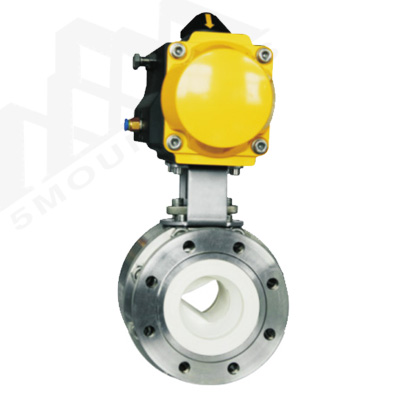

Q641TC陶瓷V型氣動調節球閥

所屬類別：陶瓷閥系列

產品名稱：Q641TC陶瓷V型氣動調節球閥

產品標簽：Q641TC氣動調節V型陶瓷球閥,Q641TC氣動陶瓷球閥(調節型帶手動)

更新時間：2021/2/16 16:14:53

訪問統計：

Q641TC氣動調節V型陶瓷球閥產品概述：

Q641TC氣動調節V型陶瓷球閥具有控制精確、流阻小、流量系數大、結構簡單、密封性能好，是真正的高效率進行控制工藝工況的種閥門。 V型球閥具有等百分比流量調節（對數）特性，可以更準確、更靈活地對介質進行流量調節，可調范圍大，調節速度快，維護簡單，節約成本。在開啟與關閉的過程中，球體的V形道與閥座間具有剪切作用，可將介質中的纖維、固體顆粒等切碎并除去，且結構陶瓷具有很好的自潔性。

技術參數：

球閥公稱尺寸：DN15～DN200（0.5”～8”）

壓力等級：PN6～PN40

ANSI 150～300LB

閥體材質：碳鋼WCB、A105

不銹鋼304、316、304L、316L

球閥材質：結構陶瓷

結構長度標準：GB/T 12221—2005《金屬閥門結構長并》

ASME B16.10—2000 《閥門面對在與端對端尺寸》

連接方式：法蘭連接

GB/T 9113.1 《平面、突面整體鋼制管法蘭》

JB/T 79.1-1994 《凸面整體鑄鋼管法蘭》

ASME B16.5-2009 《Pipe Flanges and Flanged Fittings》

JIS B2220-2004 《鋼制管法蘭》

驅動方式：手動、渦輪、氣動、電動等

試驗壓力：強度試驗1.5倍公稱壓力

密封試驗1.1倍公稱壓力

灰渣試驗1倍公稱壓力

陶瓷球閥使用溫度：-20～300℃

主要零部件材料：

序號	名稱	材料	序號	名稱	材料
1	閥體	Ss304 A105N	7	密封圈	硅膠/氟膠
2	中閥體	Ss304 A105N	8	閥桿	SS 2Cr13
3	法蘭座	結構陶瓷	9	填料	石墨
4	閥座	結構陶瓷	10	填料壓蓋	Ss304 WCB
5	球體	結構陶瓷	11	支架	Ss304 Q235
6	中套	結構陶瓷	12	氣動裝置

應用規范：

設計與制造		GB/T 12237	B16.34
連接端尺寸	結構長度	GB/T 12221	ANSI B16.10
	法蘭尺寸	Gb/T 19113	ANSI B16.5
檢驗與試驗		Gb/T 13927	API 598
材料	碳鋼	GB/T 12229
	不銹鋼	Gb/T 12230
標志		Gb/T 12220
供貨		Gb/T 12252

主要外形和連接尺寸

型號	規格		H	L	D	D1	D2	n-d		f
型號	DN		H	L	D	D1	D2	n-d		f
Q41TC-150C/P/R	15	1 /2"	170	108	90	60.3	34.9	4-M12	11.6	2
Q41TC-150C/P/R	20	3 /4"	180	117	100	69.9	42.9	4-M12	13.2	2
Q41TC-150C/P/R	25	1"	185	127	110	79.4	50.8	4-M12	14.7	2
Q41TC-150C/P/R	32	1-1/4"	220	140	115	88.9	63.5	4-M12	16.3	2
Q41TC-150C/P/R	40	1-1/2"	230	165	125	98.4	73.0	4-M12	17.9	2
Q41TC-150C/P/R	50	2"	247	178	150	120.7	92.1	4-M16	19.5	2
Q41TC-150C/P/R	65	2-1/2"	270	190	180	139.7	104.8	4-M16	22.7	2
Q41TC-150C/P/R	80	3"	310	203	190	152.4	127.0	4-M16	24.3	2
Q47TC-150C/P/R	100	4"	355	229	230	190.5	139.7	8-M16	24.3	2
Q47TC-150C/P/R	125	5"	430	356	255	215.9	157.2	8-M20	24.3	2
Q47TC-150C/P/R	150	6"	490	394	280	241.3	185.7	8-M20	25.9	2
Q47TC-150C/P/R	200	8"	590	457	345	298.5	215.9	8-M20	29.0	2
