沖量安全裝置說明

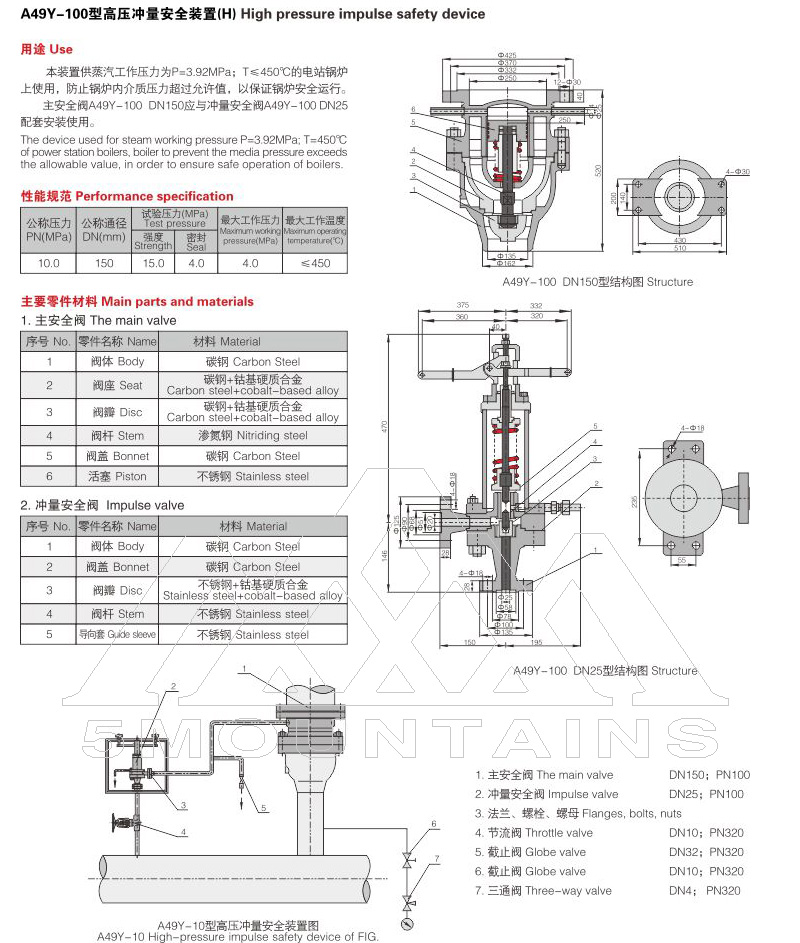

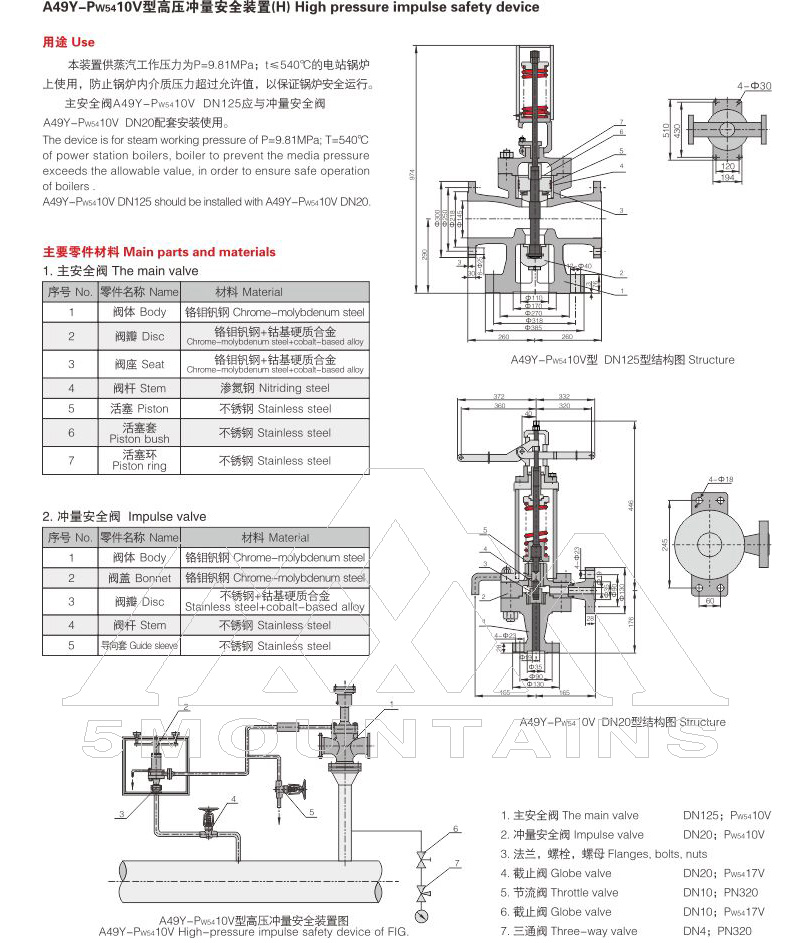

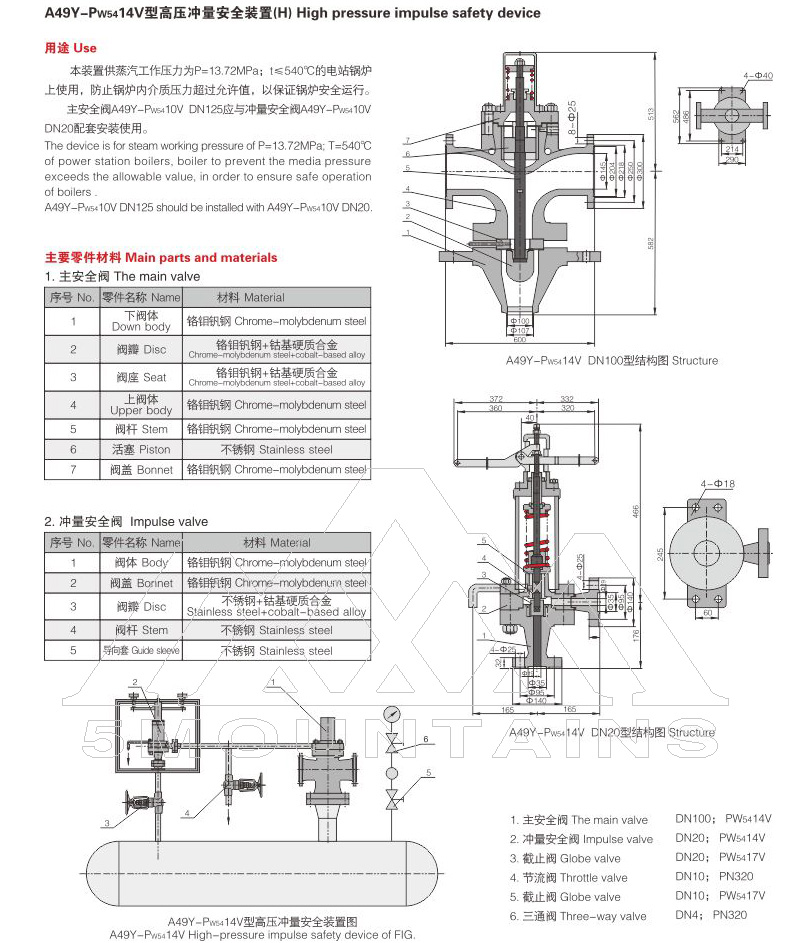

A49Y-100型高壓沖量安全裝置,A49Y-PW5410V高壓沖量安全裝置,A49Y-PW5414V高壓沖量安全裝置

沖量安全裝置用在電站鍋爐或受壓容器上，防止介質壓力超過允許值，以保證鍋爐或受壓容器的安全。

特點

沖量安全裝置為脈沖安全閥、主安全閥配套使用，具有排放能力大，調整方便，機械與電器雙保護，安裝維護方便等特點。

當介質壓力低于整定壓力時，脈沖安全閥在彈簧力或重錘）的作用下密封，主安全閥在介質壓力作用下密封，當介質壓力超過整定壓力時，脈沖安全閥開啟，蒸汽進入主安全閥活塞室，使主安全閥開啟，對外排氣當壓力降到回座值時，脈沖安全閥關閉，切斷進入主安全閥活塞室的蒸汽，主安全閥在彈簧和介質作用力下自行關閉。

結構簡述

1、沖量安全裝置如圖所示，主要由脈 沖安全閥、主安全閾、截止閥、節流閥等所組成。

2、脈沖安全閥為彈簧式或重錘杠桿式，通過調節彈簧壓縮量或調整重錘在杠桿上的位置來調節安全裝置的開啟壓力。脈沖安全閥還分別帶有用來開啟或關閉用的電磁鐵，機械和電器動作互不干擾。

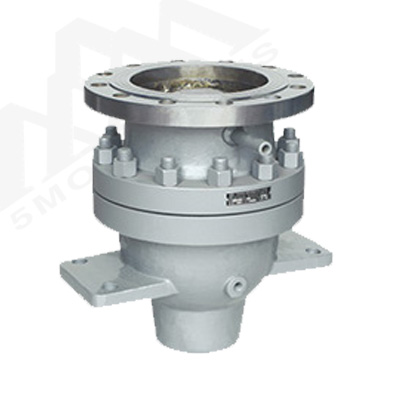

3、主安全閥結構如圖所示，排氣端為法蘭連接形式，它主要由閥體、緩沖閥、活塞室、閥瓣等零件組成。閥門采用壓力自緊式密封結構，介質壓力越高，密封性能越好，緩沖閥在主安全閥動作過程中起緩沖作用，避免密封面或閥瓣損壞。

4、脈沖安全閥上部帶有開啟和關閉電磁鐵，關閉用電磁鐵平時可以不通電，但當閥門密封面泄漏時，可長期通電使閥門密封，或當機械調整回座壓力過低時，接通電源促使閥瓣回座，以獲得較高的回座壓力。

安裝說明

1、主安全閥應與沖量安全閥配套安裝使用。沖量安全閥引出管與主安全閥的入口管之間應保持一段較長的距離，電接點壓力表和主安全閥入口管之間的距離不得小于5倍主安全閥入口徑，以免主安全閥動作時，因排氣影響電接點壓力表和沖量安全閥工作穩定性。

2、沖量安全閥安裝前，必須將管路沖洗干凈。

3、主安全閥與沖量安全閥必須垂直安裝，主安全閥在安裝焊接后，要進行局部熱處理。

4、主安全閾應堅固在構架上，該構架應能承受主安全閥排氣時產生的反作用力，主安全閥的排氣管應有專門的吊架，避免排氣管的重量與其它作用力作用在主安全閥上及主安全閥與排氣管之間的連接法蘭上，在排氣管的最低點，應考慮疏水，以免主安全閥排氣時產生水擊。主安全閥活塞室上部的三圈填料必須壓緊，要壓縮到填料壓蓋下平面與活塞上平面接觸為止，然后用細鐵絲固定好壓緊螺栓，以免泄漏而造成主閥拒跳。

5、沖量安全閥與電磁鐵一起裝在一個專門的支架上，閥門上杠桿與電磁鐵連接要靈活，不得有卡澀現象。沖量閥應裝在便于維修和調試，灰塵少、空氣干燥、無振動的地方，其環境溫度不應高于70℃，相對濕度不應超過80%。

為了保證彈簧式?jīng)_量安全動作自如，沖量安全閥回座杠桿頭部的圓弧部分與沖量安全閥閥桿端部的距離應調到∶沖量安全閥實際行程+1mm（用護罩頂部M10緊固螺釘調節）。
