  • Z40H美標法蘭閘閥

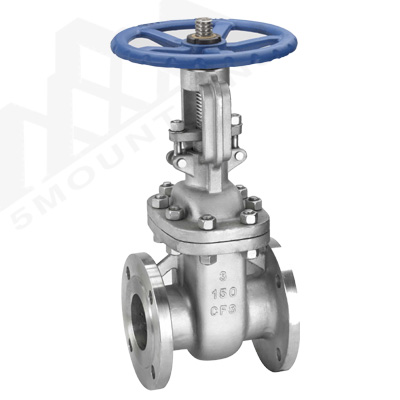

Z40H美標法蘭閘閥

  • 所屬類別：閘閥系列
  • 產品名稱：Z40H美標法蘭閘閥
  • 產品標簽：Z40W不銹鋼美標法蘭閘閥,304不銹鋼美標法蘭閘閥Z40W150LB
  • 更新時間：2021/2/14 12:42:59
  • 訪問統計：

    • 美標法蘭閘閥概述：

    ①產品設計制造符合美國國家標準ANSIB16.34，美國石油學會標準AP16D和API600要求。

    ②結構緊湊、體積小、剛性好、密封安全可靠。

    ③關閉件（閘板）采用彈性結構，在工作中能自動補償由于異常負荷或溫度引起的閥體變形。因此，密封可靠，并且不會產生閘板楔柱。

    ④公稱通徑大于等于NPS1011，壓力級400磅級和公稱通徑大于等于NPSS611、壓力級150～2500磅級的手動閥門，其操做裝置中配有滾動軸承，啟閉輕松。

    ⑤主體材料、內件材料、填料、墊片、緊固件的材料可根據用戶要求或實際工況條件合理組合。

    ⑥閥座可為更掀式閥座，可任意組合與關閉密封面材質配對，以滿足工況要求，延長使用壽命。

    【產品用途】

    API美標閘閥系列產品具有流體阻力小，密封面受沖擊侵蝕小，不改變介質流向，不擾流，壓降小等特點，適用的壓力、溫度范圍廣，是一種常見的截斷閥，廣泛適用于石油、化工、火力發電廠等油品、水蒸氣管路上接通或截斷管路中的介質(不可做節流閥使用)。

    【基本型號】

    API美標閘閥常見的基本型號有：Z40H、Z40Y、Z540H、Z540Y、Z940H、Z940Y等等。

    【產品特點】

    1、結構緊湊、造型美觀、全通徑流道、流阻系數小。

    2、密封面采用合金鋼或硬質合金，密封副材料配對合理，使用壽命長。

    3、閘板結構型式為：彈性楔形單閘板或剛性楔形單閘板。閥桿表面經氮化處理，具有良好的抗腐蝕性、抗摩擦性。 填料采用柔性石墨，密封可靠，操作靈活，啟閉力矩小。

    4、可選用各種配管法蘭標準及法蘭密封面型式，還可選用手動、蝸輪傳動、電動、氣動、液動等各種驅動方式，滿足用戶不同需求。

    【規格尺寸】

    壓力：Class150LB、Class300LB、Class600LB、Class900LB、Class1500LB、Class2500LB等。

    口徑：2"、2 1/2"、3"、4"、5"、6"、8"、10"、12"、14"、16"、18"、20"、24"、26"、28"、30"、32"、36"、40"、42"、48"等。

    【執行標準】

    設計規范： API 600、API603、API 6D

    結構長度： ASME B16.10

    法蘭連接： ASME B16.5 ASME B16.47

    試驗與檢驗：API 598、API 6D、API 600

    不銹鋼美標閘閥試驗壓力150LB:

    類別 Mpa PSI
    強度試驗 3.0 450
    高壓密封試驗（水）  2.2 314
    低壓密封試驗  5-7Bar

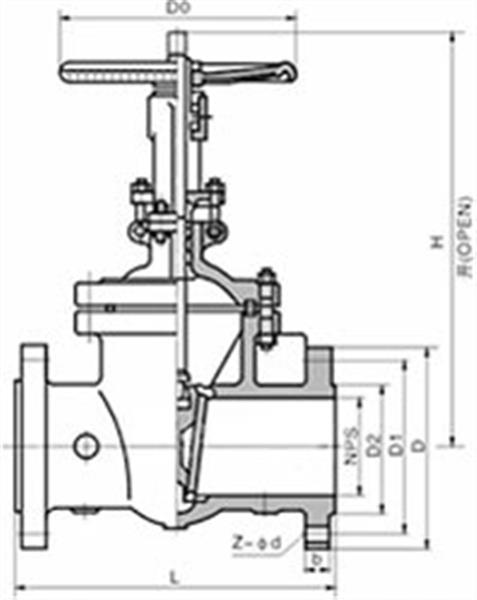

    不銹鋼美標閘閥150Lb連接尺寸和外形尺寸 （mm）:

    公稱通徑NPS  單位 L D T G C n-Ф W H
    in mm
    1/2〞 15 mm 108 89 12 35 60.5 4-15 90 188
    in 4.25 3.5 0.47 1.38 2.38 4-0.59 3.54 7.40
    3/4〞 20 mm 117 98 12 43 70 4-15 90 202
    in 4.61 3.86 0.47 1.69 2.76 4-0.59 3.54 7.95
    1〞 25 mm 127 108 12 51 79.5 4-15 100 225
    in 5 4.25 0.47 2 3.13 4-0.59 4 8.86
    11/2〞 40 mm 165 127 14.3 73 98.5 4-16 200 362
    in 6.5 5 0.56 2.88 3.88 4-0.62 8 14.25
    2〞 50 mm 178 152 15.9 92 120.5 4-19 200 409
    in 7 6.00 0.625 3.62 4.75 4-0.75 8 16.1
    21/2〞 65 mm 190 178 17.5 105 139.5 4-19 250 500
    in 7.5 7 0.69 4.12 5.50 4-0.75 10 19.68
    3〞 80 mm 203 190 19.1 127 152.4 4-19 250 570
    in 8 7.50 0.75 5 6 4-0.75 10 22.58
    4〞 100 mm 229 229 23.9 157 190.5 8-19 250 590
    in 9 9 0.94 6.19 7.5 8-0.75 10 23.6
    6〞 150 mm 267 279 25.4 216 241.5 8-22 300 630
    in 10.50 11 1 8.5 9.50 8-0.88 12 24.8
    8〞 200 mm 292 343 28.5 270 298.5 8-22 350 960
    in 11.5 13.50 1.12 10.62 11.75 8-0.88 13.88 37.8
    10〞 250 mm 330 406 30.2 342 362 12-25 400 1158
    in 13 16 1198 12.75 14.75 12-1 15.7 45.6
    12〞 300 mm 356 483 31.8 381 432 12-25 450 1378
    in 14 19 1.25 15 17 12-1 17.7 54.3
    14〞 350 mm 381 533 35 413 476 12-29 500 1543
    in 15 21 1.38 16.25 18.75 12-1.2 79.7 60.75
    16〞 400 mm 406 597 36.6 470 539.5 16-29 600 1738
    in 16 23.5 1.44 18.5 21.25 16-1.12 23.6 68.4

    不銹鋼美標閘閥試驗壓力300LB

    類別 Mpa PSI
    強度試驗 7.7 1125
    高壓密封試驗（水）  5.8 815
    低壓密封試驗  5-7Bar

    不銹鋼美標閘閥試驗壓力 600LB

    類別 Mpa PSI
    強度試驗 15.4 2225
    高壓密封試驗（水）  5.8 1628
    低壓密封試驗  5-7Bar

    不銹鋼美標閘閥300Lb連接尺寸和外形尺寸 （mm）

    公稱通徑NPS r 單位  L D T G C n-Ф W H
    in mm
    1/2〞 15 mm- 140 95 15 35 66.5 4-15 100 201
    in 5.51 3.74 0.59 1.38 2.62 4-0.59 4 7.91
    3/4〞 20 mm 152 117 16 43 82.5 4-19 100 212
    in 5.98 4.61 0.62 1.69 3.25 4-0.75 4 8.35
    1〞 25 mm 165 124 18 51 89 4-19 140 237
    in 6.5 4.9 0.71 2 3.5 4-0.75 5.51 9.33
    11/2〞 40 mm 190 156 20.7 73 114.5 4-22 200 407
    in 7.5 6.12 0.81 2.88 4.51 4-0.88 8 16.02
    2〞 50 mm 216 165 22.3 92 127 8-19 200 424
    in 8.5 6.5 0.88 3.62 5 8-0.75 8 16.7
    21/2〞 65 mm 241 190 25.4 105 149 8-22 250 265
    in 9.5 7.5 1 4.12 5.87 8-0.88 10 18.31
    3〞 80 mm 283 210 28.5 127 168.5 8-22 250 535
    in 11.25 8.25 1012 5 6.62 8-0.88 10 21
    4〞 100 mm 305 254 31.8 157 200 8-22 250 615
    in 12 10 1.25 6.19 7.88 8-0.88 10 24.2
    6〞 150 mm 4.3 318 36.6 216 270 12-22 350 795
    in 15.875 12.5 1.44 8.5 10.62 12-0.88 140 31.3
    8〞 200 mm 419 381 41.3 270 330 12-25 400 1012
    in 16.5 15 1.62 10.62 12.99 12-1 15.7 39.9
    10〞 250 mm 457 444 47.7 342 387.5 16-29 450 1231
    in 18 17.50 1.88 12.75 15.25 16-1.12 17.7 48.5

    不銹鋼美標閘閥600Lb連接尺寸和外形尺寸（mm）

    公稱通徑NPS  單位  L D T G C n-Ф W H
    in mm
    2〞 15 mm 292 165 25.4 92 127 8-19 250 458
    in 11.5 6.5 1 3.62 5 8-0.75 10 18
    21/2〞 20 mm 330 190 28.6 105 149 8-22 250 485
    in 13 7.48 1.13 4.12 5.87 8-0.88 10 10.09
    3〞 25 mm 356 210 31.8 17 168 8-22 250 570
    in 14 8.25 1.25 5 6.62 8-0.88 10 22.58
    4〞 40 mm 432 273 31.8 157 216 8-25 350 690
    in 17 10.75 1.5 6.19 8.5 8-1 14 27.2
    6〞 50 mm 559 356 4.7 216 292 12-29 450 910
    in 22 14 1.88 8.5 11.50 12-1.12 18 35.8
    8〞 65 mm 660 419 55.6 270 349 12-32 500 1064
    in 26 16.5 2.19 10.62 13.75 12-1.25 17.7 41.9
