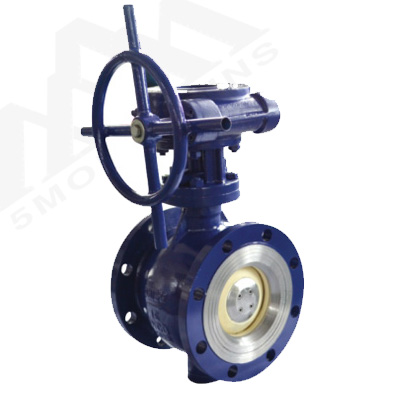

BQ340TC陶瓷偏心半球閥

所屬類別：陶瓷閥系列

產品名稱：BQ340TC陶瓷偏心半球閥

產品標簽：氣動陶瓷偏心半球閥PQ640TC,渦輪偏心半陶瓷球閥,不銹鋼陶瓷偏心半球閥

更新時間：2021/2/16 18:43:25

訪問統計：

陶瓷偏心半球閥產品概述：

PQ340TC陶瓷偏心半球閥采用半球式設計，閥門打開時半球體藏在閥體一側，使整個閥門的腔體通道暢通無死角，不藏料，無卡死點，開關靈活。產品采用彈簧預緊設計，切設有補償結構使用壽命長。陶瓷硬度特高及具有自潔和自潤滑的特性，能在密封付間開關之時相互清楚污垢及粘著物、也可以相互間在開關時修復密封面的精度，從而保持了閥門密封的可靠性。

陶瓷偏心半球閥結構特點：

陶瓷偏心半球閥密封付均采用高品質陶瓷材料制造，閥門密封球面采用先今較前沿的真空成圓及電腦測控技術，保證了密封付完全吻合，真正實現了硬密封。零泄漏。閥門整體設計吸收了球閥、圓頂閥、蝶閥的優點，在結合陶瓷材料的特性上是該閥門真正具有耐磨損、耐腐蝕、耐高溫、壽命長的優點，在排渣放料系統上是普通閥門壽命的4至6倍。

陶瓷偏心半球閥零件材料：

序號	名稱	材料	序號	名稱	材料
1	閥蓋	WCB	7	壓圈	WCB
2	墊片	氟橡膠	8	螺栓	20#
3	閥體	WCB	9	密封墊片	氟橡膠
4	半球體	WCB	10	支架	WCB
5	閥座	結構陶瓷	11	驅動裝置	成品件
6	密封圈	結構陶瓷	12

一．PQ640TC氣動陶瓷偏心半球閥產品說明

閥體和閥芯回轉中心（即閥桿軸線）與閥芯的密封球面的幾何中心偏置一個徑向尺寸，還與閥座密封面在閥體通道軸線上有個偏置尺寸，密封副為增韌陶瓷-增韌金屬，它在外力作用下接觸，閥門依靠兩個偏心實現自鎖關閉，偏心的合理選配使得自鎖角小于摩擦角。自鎖角選的大小關閉容易，開啟特困難，角度選大了，雖然開啟力小，但關閉力矩迅猛增加。試驗臺的反復試驗，確定兩個搭配合理的偏心量至關重要。可靠的自鎖性能確保其密封嚴緊。其結構經多年不斷改進，日臻完善，性能穩定，它操作輕便靈活，使用壽命長，磨損能自動補償，偏心楔緊能自動清除結垢。

火力發電廠、鋼鐵、石油、化工、造紙、生物工程、等行業。適用于鍋爐蒸氣、石灰漿液、含顆粒海水輸送、高硬度顆粒、含軟顆粒又帶腐蝕性介質、粉末、煙氣脫硫、排灰、排渣、給水處理。依用途更換材料,可用于不同溫度和介質中。陶瓷球閥具有很強的耐腐蝕、耐高溫、耐磨損及耐沖蝕等顯著特點。廣泛應用于石化、冶金、造紙、電站、煉油等行業的各類酸堿鹽氣體、液體、高溫蒸汽和泥漿輸送系統中。是強腐蝕場合下鈦金屬閥、蒙乃爾閥的理想替代產品。氧化鋯陶瓷球閥具有成本低，運行經濟性高和壽命長（是鈦閥的2～4倍）的優點。其驅動方式有手動、氣動、氣動一彈簧復位、電動等。并可按用戶的要求設計各類特殊陶瓷閥門。適用于各種酸、堿、鹽類液體、氣體介質環境，硬密封閥尤其適用于帶顆粒、纖維狀介質環境。

雙偏心陶瓷半球閥的優點

1.陶瓷硬密封，密封嚴緊，能自動切除結垢不影響啟閉，這是半球閥特點。

2.操作扭矩小，轉90“即可啟閉完成，操作輕便，用電動，氣動裝置還可實現遠距離自動控制。

3.流通面積大，流阻極小，閥門開啟后閥芯藏于閥體內腔一側，流體直通，幾乎無阻力。

4.使用壽命長，密封副耐磨，具有補償量。

BQ型雙偏心半球閥，用途廣泛，該產品在有色冶煉，鋼鐵，電力，燃氣，石化等工業部門已得到了廣泛應用，并產生良好的社會效益。

陶瓷閥的性能特點：

1、所有與介質接觸的部分均為結構陶瓷材料,其化學穩定性及硬度極高(洛氏硬度HRC90),僅次于金剛石。因此,本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。

2、球體采用先進研磨設備及工藝制造,球圓度精度高,表面質量好,與閥座對研后,利用Zr02陶瓷的自滑潤性,可取得很好的密封性能。

3、徹底改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。

4、陶瓷良好的耐磨性,讓本閥經久耐用,可靠性極高.使用壽命長,是鈦合金閥和蒙乃爾閥的2-4倍。

5、用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中，本閥門具有無可比擬的優勢，也是目前很合適此類介質的閥門。
