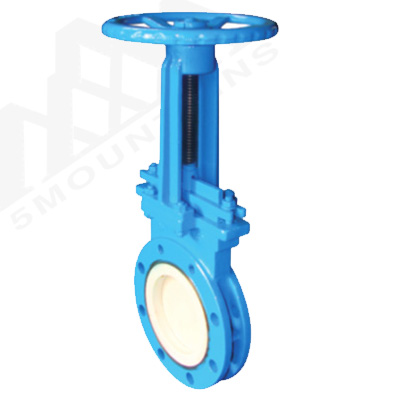

一、PZ73TC手動陶瓷刀閘閥概述
PZ73TC手動陶瓷刀閘閥密封面本體是用陶瓷材料制成的直角梯形截面的圓環，外側為錐面。鎖緊器呈環狀，其內側加工有一段與閥座及閥瓣相連接的螺紋，和一段與陶瓷密封面本體相配合的錐面。鎖緊器將陶瓷密封面本體及填料壓緊在閥座和閥瓣上。
二、性能特點
1.密封面材料：結構陶瓷或超硬表面合金材料二種。
2.用煤渣、灰渣等氣、固混合介質，閘板、閥座和流道部位采用了結構陶瓷材料制造，耐磨損、長壽命。
3.密封性能優越，并可進行密封棉修得。
4.進口閥座可作刮灰板，即使在落灰情況下也關閉自如。
5.閥體腔體結構徹底避免了卡阻、積灰的問題。
6.驅動方式：手動
三、零件材料
閥體、閥蓋 |
不銹鋼、碳鋼 |
型 號 Type |
公稱壓力 （MPa） |
試驗壓力（MPa） |
工作溫度 |
適用介質 |
|
閘板 |
耐磨合金+不銹鋼、碳鋼 |
殼體 |
密封 |
||||
閥桿 |
不銹鋼 |
CZ43TC CZ643TC CZ943TC |
1.0 |
1.5 |
1.1 |
≤150℃ |
煤渣、灰渣、渣水混合物等介質 |
密封面 |
耐磨合金或結構陶瓷 |
||||||
1.6 |
2.4 |
1.8 |
|
四、主要連接尺寸
閥體、閥蓋 |
不銹鋼、碳鋼 |
型 號 Type |
公稱壓力 （MPa） |
試驗壓力（MPa） |
工作溫度 |
適用介質 |
|
閘板 |
耐磨合金+不銹鋼、碳鋼 |
殼體 |
密封 |
||||
閥桿 |
不銹鋼 |
CZ43TC CZ643TC CZ943TC |
1.0 |
1.5 |
1.1 |
≤150℃ |
煤渣、灰渣、渣水混合物等介質 |
密封面 |
耐磨合金或結構陶瓷 |
||||||
1.6 |
2.4 |
1.8 |
|
