Z941H/W電動閘閥

所屬類別：閘閥系列

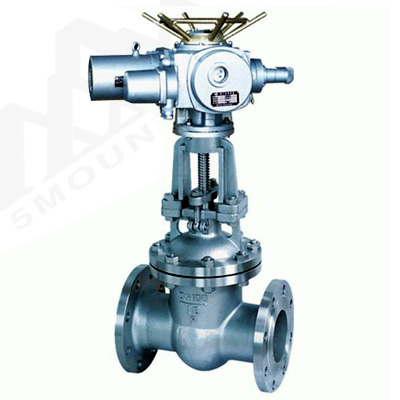

產品名稱：Z941H/W電動閘閥

產品標簽：Z941H/W電動不銹鋼閘閥,Z941H/W電動防爆閘閥,電動楔式閘閥,硬密封電動閘閥

更新時間：2021/2/14 12:33:49

訪問統計：

產品概述：

Z941H/W電動法蘭閘閥是由閘閥閥體配用多回轉式電動執行器，使閥板作上下直線運動，實現遠程控制閥位開關，方便快捷。上海五岳品牌電動法蘭閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～500℃的石油、化工、水力、火力電站各種系統的管路上實現遠程控制閥位開關，切斷或接通管路介質。電動契式閘閥適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。

產品特點：

1、閘閥是常用的截斷閥之一，主要用來接通或截斷管路中的介質; 閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。

2、楔式剛性單閘板結構簡單，尺寸小，使用比較可靠，它適用于常溫、中溫的各種介質和壓力的環境。廣泛用于給排水、煤氣、電力、冶金、石油、化工、輕紡以及城建等行業，在蒸汽、水、油類介質的管路上作啟閉用。

3、流體阻力小。閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。

4、啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，閘閥的啟閉較為省力。

5、介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截斷的目的。便于安裝，適用于介質的流動方向可能改變的管路中。

主要設計規范：

設計與制造		GB/T12234
連接端尺寸	結構長度	GB/T12221
	法蘭尺寸	JB79
檢驗與試驗		JB/T9092
材料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
標志		GB/T12220
供貨		JB/T7928

主要零件材料：

閥體、閥蓋	閥板	閥座	閥桿	填料	適用介質	適用溫度(≤℃)
WCB	WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCr5MO	ZGlCr5M0+ Stellite12	1Crl8Ni9+ Stellite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550
ZGlCrl8Ni9Ti	Crl了Ni2	1Crl8Ni9+ Stellite6	1Crl8Ni9Ti	PTFE	硝酸類、堿類	200
ZG00Crl7Nil4M02	316L+ Stellite12	316L+Stel1ite6	316L	PTFE	尿素、甲銨液、磷酸	200

產品外形結構圖及安裝尺寸：

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	標準值									參考值			電裝型號
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	D2	D6	b	f	f1	Z-φd	L1	H	質量(kg)	電裝型號
1.6	50	250	160	125	100	/	16	3	/	4-φ18	590	678	90	DZWl0A
	65	265	180	145	120	/	18	3	/	4-φ18	590	693	96	DZWl5A
	80	280	195	160	135	/	20	3	/	8-φ18	590	755	108	DZW20A
	100	300	215	180	155	/	20	3	/	8-φ18	590	820	126	DZW20A
	150	350	280	240	210	/	24	3	/	8-φ23	590	994	199	DZW20A
	200	400	335	295	265	/	26	3	/	12-φ23	590	1138	254	DZW30A
	250	450	405	355	320	/	30	3	/	12-φ25	810	1409	310	DZW45A
	300	500	460	410	375	/	30	4	/	12-φ25	810	1588	391	DZW60
	350	550	520	470	435	/	34	4	/	16-φ25	830	1755	729	DZW90
	400	600	580	525	485	/	36	4	/	16-φ30	830	1902	992	DZWl20
	450	650	640	585	545	/	40	4	/	20-φ30	870	214l	1168	DZWl80
	500	700	705	650	608	/	44	4	/	20-φ34	870	2276	1222	DZW250
	600	800	840	770	718	/	48	5	/	20-φ41	870	2474	1376	DZW250
2.5	50	250	160	125	100	/	20	3	/	4-φ18	590	678	95	DZWl0A
	65	265	180	145	120	/	22	3	/	4-φ18	590	693	99	DZWl5A
	80	280	195	160	135	/	22	3	/	8-φ18	590	755	113	DZW20A
	100	300	230	190	160	/	24	3	/	8-φ23	590	820	132	DZW20A
	150	350	300	250	218	/	30	3	/	8-φ25	590	934	206	DZW30A
	200	400	360	310	278	/	34	3	/	12-φ25	590	1138	257	DZW30A
	250	450	425	370	332	/	36	3	/	12-φ30	810	1409	317	DZW45A
	300	500	485	430	390	/	40	4	/	16-φ30	810	1588	412	DZW60A
	350	550	550	490	448	/	44	4	/	16-φ34	830	1750	750	DZW90
	400	600	610	550	505	/	48	4	/	16-φ34	830	1902	1042	DZWl20
	450	650	660	600	555	/	50	4	/	20-φ34	870	2141	1275	DZWl20
	500	700	730	660	610	/	52	4	/	20-φ41	870	2276	1420	DZWl80
	600	800	840	770	718	/	56	5	/	20-φ41	870	2474	1522	DZW250
4．0	50	250	160	125	100	88	20	3	4	4-φ18	590	69l	95	DZWl0A
	65	280	180	145	120	110	22	3	4	8-φ18	590	711	102	DZWl5A
	80	310	195	160	135	12l	22	3	4	8-φ18	590	775	115	DZW20A
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	871	163	DZW20A
	150	450	300	250	218	204	30	3	4．5	8-φ25	590	1028	219	DZW30A
	200	550	375	320	282	260	38	3	4．5	12-φ30	590	1325	373	DZW45A
	250	650	445	385	345	313	42	3	4．5	12-φ34	810	1400	480	DZW60A
	300	750	510	450	408	364	46	4	4．5	16-φ34	830	1653	686	DZW90
	350	850	570	510	465	422	52	4	5	16-φ41	870	179l	1021	DZWl20
	400	950	655	585	535	474	58	4	5	20-φ4l	870	2092	1450	DZWl80
	500	1150	755	670	612	576	62	4	5	20-φ4l	1170	2465	2150	DZW250
6.4	50	250	175	135	105	88	26	3	4	4-φ18	590	790	102	DZWl5A
	65	280	200	160	130	110	28	3	4	8-φ18	590	840	106	DZW20A
	80	310	210	170	140	12l	30	3	4	8-φ18	590	890	123	DZW20A
	100	350	250	200	168	150	32	3	4．5	8-φ23	590	1020	154	DZW30A
	150	450	340	280	240	204	38	3	4．5	8-φ25	590	1290	317	DZW30A
	200	550	405	345	300	260	44	3	4．5	12-φ30	590	1475	437	DZW45A
	250	650	470	400	352	313	48	3	4．5	12-φ34	810	1500	606	DZW60A
	300	750	530	460	412	364	54	4	4．5	16-φ34	830	1820	732	DZW90
