J41TC陶瓷截止閥

所屬類別：陶瓷閥系列

產品名稱：J41TC陶瓷截止閥

產品標簽：J41TC法蘭陶瓷截止閥,耐磨陶瓷截止閥,J41TC直通式陶瓷截止閥

更新時間：2021/2/16 21:40:51

訪問統計：

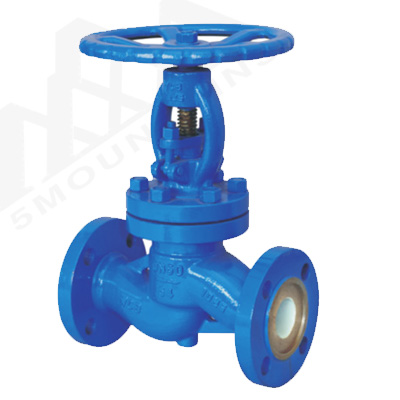

J41TC陶瓷截止閥

產品簡介：

J41TC陶瓷截止閥主要采用陶瓷閥座、陶瓷閥芯構造。陶瓷截止閥的構造與普通截止閥無異，其啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。般只適用于全開和全關，不允許作調節和節流。由于其閥座和閥辯系采用結構陶瓷制品，其精確度和耐磨性不受冷熱膨脹系數影響，在惡劣環境和流體之下，更有良好的操作性和使用壽命。

主要零部件材料：

序號	名稱	材料	序號	名稱	材料
1	閥體	WCB	6	填料	柔性石墨
2	閥座	結構陶瓷	7	填料壓蓋	WCB
3	密封圈	結構陶瓷	8	螺母	黃銅
4	閥辨	A105N	9	手輪	Qt400
5	閥桿	2Cr13	10

應用規范：

設計與制造		GB/T 12235
連接端尺寸	結構長度	GB/T 12221
	法蘭尺寸	JB79.1
檢驗與試驗		GB/T 9092
材料	碳鋼	GB/T 12229
	不銹鋼	Gb/T 12230
標志		Gb/T 12220
供貨		JG/T7928

主要外形和連接尺寸：

DN	PN(Mpa)	尺寸
DN	PN(Mpa)	L	D	D1	D2	b	Z-Φd	H
15	1.0	130	95	65	45	16	4-M12	218
20		150	105	75	55	16	4-M12	258
25		160	115	85	65	16	4-M12	275
32		160	135	100	78	18	4-M16	280
40		200	145	110	85	18	4-M16	310
50		230	160	125	100	20	4-M16	320
65		290	180	145	120	22	8-M16	325
80		310	195	160	135	22	8-M16	355
100		350	230	190	160	24	8-M20	415
125		400	270	220	188	28	8-M22	460
150		480	300	250	218	30	8-M22	510
200		600	3600	310	278	34	8-M2212	568

J41TC直通式陶瓷截止閥適用于公稱壓力PN1.6～32.0Mpa，工作溫度-29～540℃的石油、化工、礦山、冶金、電力行業等各種工況的管路上，切斷或接通管路介質。特別是用于排灰、排渣系統，放料、排污系統中，其使用壽命比普通合金密封面閥門提高10倍以上。

性能特點：

1.密封可靠、性能優良、造型美觀、互換性好。

2.閥瓣、閥座密封面采用工程陶瓷材料，按引進美國的先進工藝研制開發制造而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能特強，其使用壽命比普通合金材質密封面高10倍以上。

3.閥體通道和內腔鑲裝及噴涂陶瓷襯里，可與陶瓷襯里管道連接組成耐磨管路系統，用于排灰排渣及放料排污系統延長系統的使用壽命。

4.采用高性能新型填料。

5.閥門可采用各種配管法蘭標準及法蘭密封面型式，結構形式有直通式與直流式、傳動方式有手動、齒輪傳動、電動等，滿足各種工程需要及用戶要求。

主要零部件材料：

主體：碳鋼（WCB）、不銹鋼（CF8、CF8M、CF3、CF3M）等

閥瓣：結構陶瓷

公稱通徑：DN50-DN400(2"-16")

公稱壓力：PN6-PN100

適用溫度：-29~+425℃
